ポリプロピレン（読み）ぽりぷろぴれん（英語表記）polypropylene

精選版 日本国語大辞典

ポリ‐プロピレン

〘名〙 (polypropylene) プロピレンの重合体。石油精製廃ガスなどから得られるプロピレンを精製し触媒を用いて重合させる。耐酸、耐アルカリ、耐溶剤性、電気絶縁性にすぐれているが、耐日光性、染色性は十分ではない。プラスチックス、繊維として用いられる。〔技術革新（1958）〕

出典　精選版 日本国語大辞典

デジタル大辞泉

ポリプロピレン（polypropylene）

プロピレンの付加重合によって得られる高分子化合物。軽く、折り曲げに強く、透明性・電気絶縁性・耐薬品性にすぐれる。合成樹脂・合成繊維に用いられる。PP。

出典　小学館

日本大百科全書(ニッポニカ)

ポリプロピレン
ぽりぷろぴれん
polypropylene

ポリエチレン、ポリ塩化ビニル、ポリスチレンとともに四大プラスチックの一つ。プロピレンCH₃CH=CH₂の重合した重合体（ポリマー）で、いまのところいちばん軽いプラスチック（比重0.82～0.92）で、軟化点も高く加工性もよい。代表的な熱可塑性樹脂の一つである。略称はPP。

［垣内　弘］

製造法

プロピレンの重合をラジカル開始剤重合やイオン重合でのカチオン重合させると分子量の小さな軟らかいグリース状のものしか得られない。1954年イタリアのミラノ工科大学のG・ナッタは、トリエチルアルミニウムと三塩化チタンの複合固体触媒（ナッタ触媒）を用いて重合させると、分子構造的にはきわめて規則的な整然とした配列をもち、結晶性もよく軟化点170℃のポリマーの生成することをみいだした。この重合法は立体規則性重合という。

［垣内　弘］

ポリプロピレンの立体異性体

ナッタ触媒以外の触媒でも先のようなポリプロピレンをつくることが可能である。ナッタ触媒を用いると立体配置をもったポリマーであるアイソタクチックのポリプロピレンが得られ、一般的な方法で重合させるとアタクチックポリマー、すなわち側鎖Rがまったく不規則に平面の上下に分布している構造のものが得られる。プロピレンをジエチルアルミニウムクロライド‐アニソール‐バナジウムアセチルアセトン複合系触媒を用いて重合させると、立体規則性ポリマーであるシンジオタクチックポリプロピレンが得られる。

［垣内　弘］

用途

日本では年間約264万トン（2002）生産されている（四大プラスチック中では第2位）。機械的性質はポリエチレンより優れているが、酸素の存在下で光あるいは熱によって酸化劣化する欠点があるので、安定剤を必要とする。安価で汎用(はんよう)性に富み、これまでは二軸延伸ポリプロフィルムとしてフィルム分野、フラットヤーンカーペットなどの繊維分野、さらにコンテナ、弱電部品などの射出成形分野での利用が主であったが、現在はゴムおよびフィラー（充填(じゅうてん)剤）との複合物が自動車バンパー、その他の自動車部品、パネルなど、大型工業部品としての利用が広まっている。

［垣内　弘］

『高木謙行・佐々木平三著『プラスチック材料講座　ポリプロピレン樹脂』（1969・日刊工業新聞社）』▽『松本喜代一著『フィルムをつくる』（1993・共立出版）』▽『佐伯康治・尾見信三著『新ポリマー製造プロセス』（1994・工業調査会）』▽『井手文雄著『実用ポリマーアロイ設計』（1996・工業調査会）』▽『日本化学会編、今井淑夫・岩田薫著『高分子構造材料の化学』（1998・朝倉書店）』▽『エドワード・P・ムーア, Jr. 著、保田哲男・佐久間暢訳・監修『ポリプロピレンハンドブック――基礎から用途開発まで』（1998・工業調査会）』▽『小松公栄他著『メタロセン触媒でつくる新ポリマー――新製品の開発・生産性の向上』（1999・工業調査会）』▽『曽我和雄編『メタロセン触媒と次世代ポリマーの展望』（2001・シーエムシー）』

[参照項目] | イオン重合 | 合成繊維 | 重合体 | ツィーグラー‐ナッタ触媒 | トリエチルアルミニウム | ナッタ | 熱可塑性樹脂 | プラスチック | プロピレン | ポリエチレン | ポリ塩化ビニル | ポリスチレン | 有機金属触媒 | ラジカル重合 | 立体規則性重合

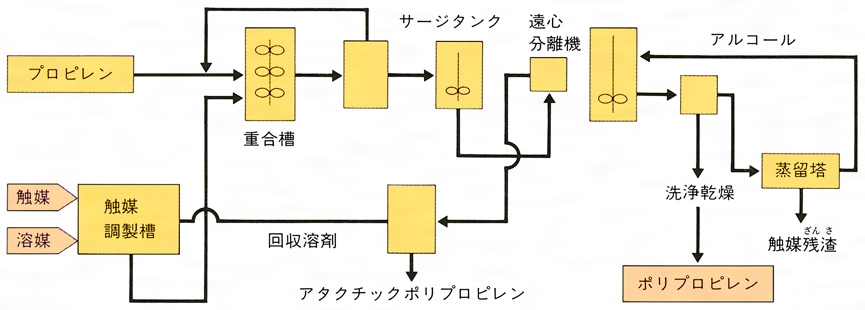

ポリプロピレンの製造法

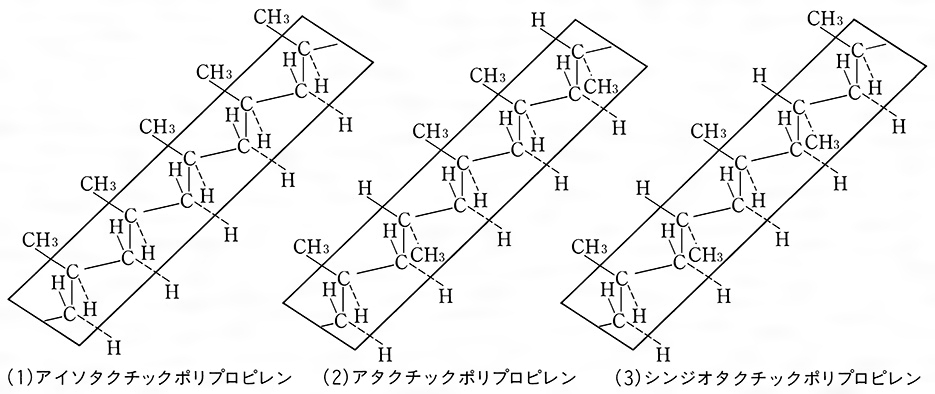

ポリプロピレンの立体異性体

出典　小学館　日本大百科全書(ニッポニカ)

百科事典マイペディア

ポリプロピレン

プロピレンを重合させて得られる熱可塑性樹脂。1954年イタリアのG.ナッタが開発，1957年イタリアのモンテカチーニ社で工業化。重合にはチーグラー触媒を発展させたものを使用。比重0.90〜0.92。乳白色半透明で，低圧法ポリエチレンよりはやや硬い。耐水性，耐酸性，高周波絶縁性がすぐれ，煮沸消毒に耐える。電線被覆，高周波絶縁物，日用雑貨などに利用。ポリプロピレンを溶融紡糸して得た繊維は，軽く，強度もあるが，染色性に難点があるため衣料用としては伸び悩み，ロープ，濾布(ろふ)，カーペット裏地など工業用に用いられる。
→関連項目合成繊維｜生分解性プラスチック

出典　株式会社平凡社

世界大百科事典 第２版

ポリプロピレン【polypropylene】

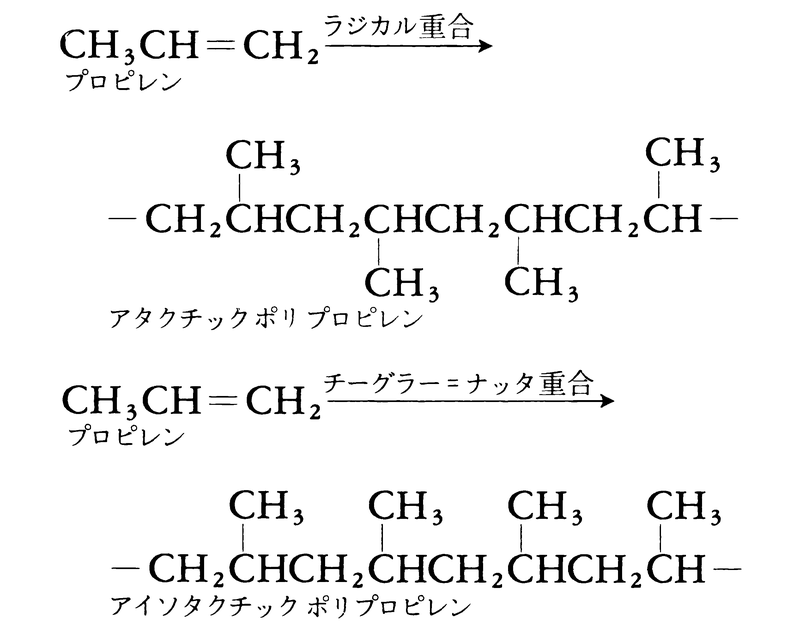

プロピレンの重合によって得られる熱可塑性樹脂。プロピレンの重合体には非晶性(アモルファス)のものと結晶性のものとがあるが，成形品として用いられるのは結晶性のポリプロピレンである。1953年にドイツのK.チーグラーはトリエチルアルミニウム‐四塩化チタンAl(C₂H₅)₃‐TiCl₄(いわゆるチーグラー触媒)を用いてエチレンを重合し，高密度ポリエチレンをつくることに成功した。イタリアのG.ナッタはこのチーグラー触媒の改良研究を進め，54年，トリエチルアルミニウム‐三塩化チタンAl(C₂H₅)₃‐TiCl₃(チーグラー=ナッタ触媒と呼ばれる)によってプロピレンが重合し，結晶性，高融点のポリプロピレンが得られることを発見した。

出典　株式会社平凡社

化学辞典 第2版

ポリプロピレン
ポリプロピレン
polypropylene

略称PP．プロペンの重合体で次の一般式で表される．

カチオン重合触媒では低分子量のポリマーが，チーグラー-ナッタ触媒では高分子量，高結晶度のイソタクチック重合体が得られる．イソタクチック重合体の分子量は10万～20万で，融点164～170 ℃，密度0.90～0.91 g cm^－3．結晶性により性質は大きく支配されるが，イソタクチックの高いポリマーは，引張強さ，衝撃強度にすぐれ，耐熱性，耐屈曲疲労強度や電気的特性もよい．加工性はきわめてよく，射出成形用の汎用樹脂，フィルム，繊維などに広く用いられる．[CAS 9003-07-0]

出典　森北出版「化学辞典（第2版）」

ブリタニカ国際大百科事典 小項目事典

ポリプロピレン
polypropylene

プロピレンの重合体。一般のラジカル重合，イオン重合では高分子量の重合体が得られないが，チーグラー触媒を用いると高分子量の立体規則性重合体が得られる。この重合体はアイソタクチック構造をもち，融点が 176℃で比重は 0.91と軽い。フィルム，プラスチック，繊維として使用されている。

出典　ブリタニカ国際大百科事典 小項目事典

栄養・生化学辞典

ポリプロピレン

　プロピレンの重合体で，耐熱性，防湿性などに優れ，広く生活に利用されている．

出典　朝倉書店

世界大百科事典内のポリプロピレンの言及

【化学繊維】より

…自動車の内装，衛生的なことから喫茶店の内装，虫･カビに強いことから防虫網，蚊帳，ろ布，水がしみ通らないのでデッキチェアおよび漁網に使われる。
［ポリプロピレン系］
　イタリアのG.ナッタによって1955年に発明されたプロピレンが，立体的に規則正しく重合してできたアイソタクチック･ポリプロピレンを溶融紡糸して作った最も軽い繊維(比重0.91)。おもにマルチ糸に紡糸される。…

※「ポリプロピレン」について言及している用語解説の一部を掲載しています。

出典｜株式会社平凡社
