周期表第3族のスカンジウム、イットリウム、および原子番号57~71のランタノイドの15元素をあわせた17元素の総称。スカンジウムとイットリウムを除いた15元素をランタノイドとよび、あるいはランタニドとよぶことがあるが、この名称は適当ではない。ときにはこれに、第二希土類元素といわれるアクチノイド(原子番号89~103の元素の総称)をも含めていうこともある。ランタンからサマリウムまでの6元素をセリウム族元素、ユウロピウムからルテチウムまでとイットリウム、スカンジウムをあわせた11元素をイットリウム族元素という。
[中原勝儼]
これらの元素の化合物は、初めは比較的希(まれ)にしか産しない鉱物から得た混合酸化物(土(ど)earthとよんでいた)から分離されたので、これを希土類元素(レア・アース)とよび、すべて希元素に属するとしたが、実際の地殻中の存在量はそれほど少なくないことがわかっており、希元素に分類するのはあたらない。たとえば希土類元素のうち地殻中の元素存在度が最大のものはセリウムであるが、これはスズ、鉛、亜鉛などよりも大きいし、最小のツリウムでもビスマスと同じ程度で、銀よりは大きい。ただし、プロメチウムだけは放射性元素で安定同位体は存在せず、天然には存在しない。また、一般に原子番号奇数のものは両隣のものに比べて存在量が少ない。
[中原勝儼]
セリウム族は水酸化物の塩基性が強く、モナズ石、褐簾石(かつれんせき)などの主成分となる。イットリウム族は水酸化物の塩基性が弱く、ゼノタイムやガドリン石などの主成分となって存在する。希土類元素の大部分を占めるランタノイドは内遷移元素(核外電子の電子配列が内部軌道であるf軌道で、原子番号増大とともに増加していることにより内遷移あるいは内部遷移とよばれる)で、化学的性質はよく似ており、またイットリウムのイオン半径その他も似ているため、これらの希土類元素は地球上でつねに共存し、鉱物から取り出しても混合物であることが多い。これらのことから各元素を相互に分離するのには困難なことが多く、溶媒抽出法、イオン交換法などを利用して行われている。
単体は一般に銀白色ないし灰白色の金属。空気中では徐々に酸化される。酸および熱水には溶けるが、アルカリには溶けない。化学的性質はよく似ており、普通すべて酸化数+Ⅲの化合物をつくるが、セリウム、テルビウム、プラセオジムでは+Ⅳ、イッテルビウム、ユウロピウム、サマリウムでは+Ⅱの化合物もある。アルカリ金属、アルカリ土類金属に次いで陽性が強く、そのため水酸化物は強い塩基である。酸化物、水酸化物の塩基性は原子番号を増すとともに弱くなっている。一般に塩化物、臭化物、ヨウ化物、硝酸塩、過塩素酸塩、臭素酸塩は水に可溶、フッ化物、炭酸塩、リン酸塩、シュウ酸塩は不溶で、硫酸塩は可溶性から難溶性のものまである。複硝酸塩、複硫酸塩、キレート化合物なども多く知られている。Sc3+、Y3+、La3+、Ce4+、Lu3+、Yb2+などは反磁性であるが、その他は一般に常磁性である。イットリウムなどを含む銅酸化物での高温超伝導体が多く知られており、この分野での発展は著しい。
単体および化合物は、合金、触媒、原子炉材料などに用いられ、そのほか、磁性、誘電性などの特異性によって種々の用途がある。
[中原勝儼]
希土類元素(レア・アース)は世界各国で採掘されるものの、単体元素として取り出すのがむずかしく、希少価値が高い。充電式電池、高性能永久磁石、発光ダイオード、光学ガラス、研磨剤、排ガス触媒、レーザーなどの原料として不可欠で、スマートフォン、液晶テレビ、エコカー、光磁気ディスクなど幅広い先端技術製品に使われている。微量を添加するだけで電子部品などの性能が向上するため「産業のビタミン」とよばれることもある。
希土類元素の埋蔵量をみると、2020年時点で中国(37%)、ベトナム(18%)、ブラジル(18%)、ロシア(10%)、インド(6%)、オーストラリア(3%)など世界に分布するが、採掘人件費の上昇や、残土に有害物質が含まれることもあって、アメリカなどが一時生産を停止し、2000年代初頭には中国が世界生産の9割強を占めていた。しかし資源ナショナリズムの台頭もあって、中国依存から脱却すべきだとして、アメリカ、オーストラリアなどが生産を再開。2020年時点で、中国が世界生産量の6割を占め、アメリカ、ミャンマー、オーストラリアなどが世界の1割程度をそれぞれ生産している。2010年(平成22)、尖閣(せんかく)諸島沖での中国漁船船長逮捕事件が日中間の外交問題に発展した際には、中国は希土類元素の対日輸出を一時停止する措置をとった。このため日本政府も中国以外の安定調達先を探しており、ベトナムやカザフスタンからの調達のほか、希土類元素の代替品開発の動きが出ている。
[矢野 武 2021年9月17日]

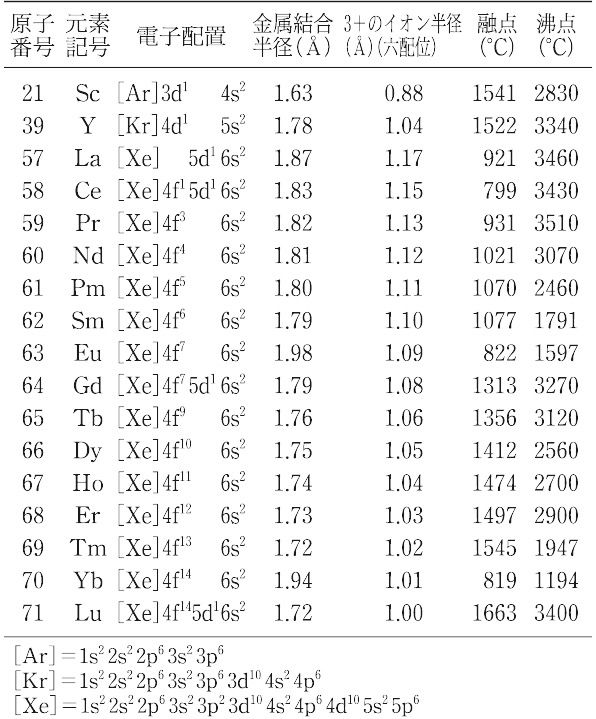

【Ⅰ】希土類元素:周期表3族のSc,Y,およびランタノイド(La~Lu)15元素の合計17元素のこと.ただし,アクチニドも含めることもある.土とは,苦土MgO,ばん土Al2O3など,ある種の金属酸化物のこと.希は,最初に発見されたのが珍しい鉱物中であったためであるが,現在では希ではない.天然には,地殻中に化合物(炭酸塩,リン酸塩など)として広く存在し,その存在度は,一番多いCeはCuよりやや多い程度,一番少ないTmやLuでもI程度(Clの半分,Agの7倍程度)である.なお,ハーキンズの規則により,原子番号が偶数の元素は,両隣りの奇数番号の元素より存在確率は大きいことが認められる.おもな鉱石は,モナズ石(リン酸塩でCe族が多い),バストネス石(炭酸塩で,Ce族が多い),ゼノタイム(リン酸塩で,Y族が多い)である.これらの鉱石はいずれも全希土類を含んでいる.希土類元素は相互の性質が類似していて,通常の化学操作では単離が困難であったが,現在,分離はイオン交換法や連続溶媒抽出法などにより行われている.各元素の単体金属は,各元素の塩化物やフッ化物の溶融電解,またはアルカリ金属による還元などで得られる.とくに高純度なものの製造には,高度の真空中での溶融,蒸留,昇華などの手法も用いられる.いずれも元素単体は銀白色の金属で,塩基性が強い.塩基性はイオン半径の減少とともに減少する.空気中では常温でも徐々に酸化され,酸や熱水には水素を発生して溶ける.室温でアルカリ水溶液には溶けない.S,Se,Te,As,B,C,Hなどの単体とは,反応条件を選べば,いずれも直接に反応する.ランタノイドでは,ランタノイド収縮のため,YはHo~Erに性質が似る.Scは外殻電子配置の類似からやはり性質がランタノイド(ことに重希土)に似る.ランタノイドの種々の配位化合物では,中心となる金属イオンの大きさが,同じ配位子による錯体の配位数や配位型に影響するが,Y,Scもランタノイドの相当する大きさの元素と同型の錯体をつくる傾向がある.

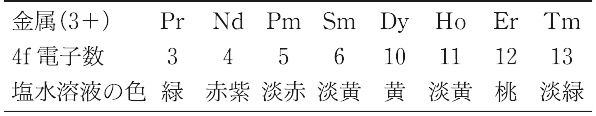

【Ⅱ】化合物:希土類元素は,一般に3+の原子価をとる.例外として,Ceは4+,Sm,Eu,Ybは2+となりうる.磁性は,Sc3+,Y3+,La3+,Ce4+,Lu3+,Yb2+ は反磁性,それ以外は常磁性である.希土類の3+価イオンは安定で,イオンの大きさもアルカリ金属やアルカリ土類金属のイオンと類似しているため,ペロブスカイト型構造のような複合酸化物を容易に形成し,それらのなかには格子欠陥に伴う特異性を示すものがある.また,4f軌道が不完全に充填されていることによる磁気的,光学的な特異性を示し,それらを利用した用途が多い.塩のうち,Cl-,Br-,I-,NO3-,ClO4-などの塩は水に可溶,F-,CO32-,PO43-,(COO)22- などの塩は水に不溶.SO42-の塩もあまり溶けないが,溶解度はLa→Euでは順次減少し,それ以後は順次増加する.希土類の塩の製造の途中,シュウ酸塩が水に難溶なことを利用して,希土類をほかの金属塩などから沈殿分離し,次にこれを加熱分解して酸化物とした後に,各種の酸に溶解してそれぞれの塩をつくることがある.希土類の塩のうちで,次のものは4f電子の影響で着色しているが,それ以外は無色である.
希土類元素はクエン酸,EDTAをはじめ,多くの配位子と錯体をつくる.錯体の配位数は,Scでは6をとることが多いが,Yおよびランタノイドでは7以上が普通である(7,8,9が多いが,それ以上のこともある).【Ⅲ】用途:(1)合金:発火合金(Ce-Fe,La-Mg),永久磁石用合金(SmCo3,Nd-Fe(+Co)-B系合金など),水素吸蔵合金(LaNi5,CeNi5),光磁気ディスクの記録層用合金膜(Gd,Tb,Dy-Fe,Co系合金)などがある.(2)酸化物:CeO2または軽希土のミッシュメタル酸化物は,ガラスなどの研磨に用いられる.混合酸化物には高温超伝導体(たとえば,銅酸化物系のYBa2Cu3O7-δ)がある.また,希土類の混合酸化物は,燃料電池の電解質や電極物質にも用いられる.(3)原子力関連:Gdは元素中で中性子捕獲能力が最大である(Eu,Dyがこれにつぐ)から,原子炉の緊急制御用に用いられる.また,Dy(+Gd)-Pb合金は放射線しゃへい用材に,Yは原子炉の減速材に用いられる.(4)セラミックスなど:(a)特殊ガラス;La添加ガラスは高屈折,低分散でレンズ用,Nd添加ガラスはまぶしさを避ける眼鏡,窓ガラスなどに用いられる.また,色ガラス用に添加される(Ce→黄,Pr→黄緑,Nd→赤紫~青,Er→桃など).(b)工業材;焼結ジルコニア(Y2O3-ZrO2)は硬度大で,刃物,工具などに加工して利用される.また,ゼオライト置換型などの触媒は石油クラッキングに利用される.(c)ガーネット型電子材料;YIG(Y3Fe5O12),YAG(Y3Al5O12),GGG(Gd3Ga5O12)など各種のものがつくられている.YIGやGGGは,磁気バブルメモリー材に,YAGは,Ndを数% ドープしたものが,波長1.06 μm の大出力レーザー光源用に用いられる.また,レーザー核融合用や,手術用レーザーにも利用される.さらに,これらは,コンデンサー,バリスター,誘電体素子などの電子材料にも用いられる.また,YAGやGGGは,硬く屈折率も大きいので人造宝石としても用いられる.(d)光ファイバー;Erなどをドープしたガラス,とくにフッ化物ガラスが利用され,研究されている.(e)センサー;LaF3の単結晶膜を利用する F- イオンセンサーなどが利用されている.(f)蛍光体;テレビのブラウン管用の蛍光体として,赤色用のY2O2S(+Eu数%)をはじめ,いろいろのものがある.着色蛍光灯用の蛍光体には,赤色用以外にLa,Ce,Tb→緑,Eu2+→青などを加えたものが利用される.医療用には,CTのX線測定感度向上のため,X線シンチレーター用に,(Y,Gd)2O2S(+数% のEu,Pr)を用いる.直接X線撮影用フィルムに増感剤として,La2O2S(+少量のTb)を塗布する.
出典 森北出版「化学辞典(第2版)」化学辞典 第2版について 情報
出典 株式会社平凡社百科事典マイペディアについて 情報
出典 ブリタニカ国際大百科事典 小項目事典ブリタニカ国際大百科事典 小項目事典について 情報
出典 株式会社平凡社世界大百科事典 第2版について 情報
出典 (株)朝日新聞出版発行「知恵蔵」知恵蔵について 情報
送り状。船荷証券,海上保険証券などとともに重要な船積み書類の一つで,売買契約の条件を履行したことを売主が買主に証明した書類。取引貨物の明細書ならびに計算書で,手形金額,保険価額算定の基礎となり,輸入貨...
9/11 日本大百科全書(ニッポニカ)を更新
