加減図（読み）かげんず

最新 地学事典

かげんず
加減図

addition-subtraction diagram

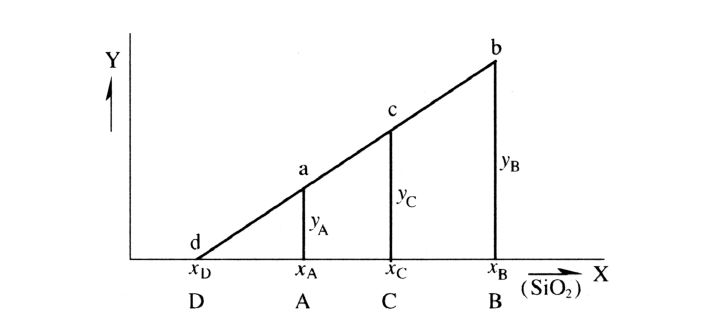

マグマの結晶作用や混成作用など，2種の物質A・Bの分離や混合による成分変化を求めるための図。横軸・縦軸にそれぞれ成分X・Yの含有量x・yをとり（ふつうxをSiO₂, yを他の酸化物の百分率にとる），AとBの組成を2点a（x_A, y_A）, b（x_B, y_B）でそれぞれ示すと，A：B＝m：nの混合物Cの組成は成分AB上の点C（x_C, y_C）で示され，m：n＝（x_B－x_C）：（x_C－x_A）。またCからAを取り去ってBを得たとすれば，CとAの量比p：q＝（x_B－x_A）：（x_B－x_C）。そしてある成分の直線が図のようにdで横軸と交われば，その組成の物質Dは取り去る物質Aの成分範囲の一方の限界を示す。

執筆者：山崎 正男

出典　平凡社「最新 地学事典」
