大森式水平振子（読み）おおもりしきすいへいしんし

最新 地学事典

おおもりしきすいへいしんし
大森式水平振子

Omori horizontal pendulum

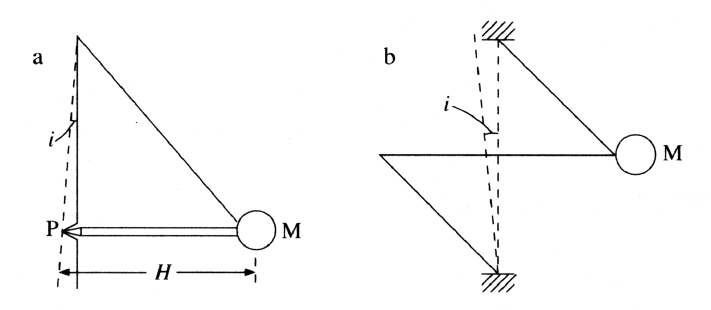

水平動地震計の振子の周期を長くするつり方の一つ。図aのように，弦と腕でおもりMを鉛直軸から小さな角度iだけ傾いた回転軸のまわりに振動するようにつってある。この場合の周期Tは，弦の太さを無視すれば（Iは回転軸のまわりの慣性モーメント，gは重力による加速度）となるので，iを小さくするとTは無限に大きくなる。しかし実際には，Mを支えるため太い弦が必要になり，この弦のねじれによる復原力が無視できないので，Tは上式よりもやや小さくなる。また，このつり方ではピボットPが傷つきやすいので，この部分に板ばねを用いたり，弦をやめてこの板ばねだけで振らせるやり方もある。さらに図bのように，2本の弦だけでつる方法もある。これがツェルナー吊り（Zöllner pendulum）である。

執筆者：三東 哲夫

出典　平凡社「最新 地学事典」
