磁化履歴曲線（読み）じかりれききょくせん

最新 地学事典

じかりれききょくせん
磁化履歴曲線

magnetic hysteresis curve

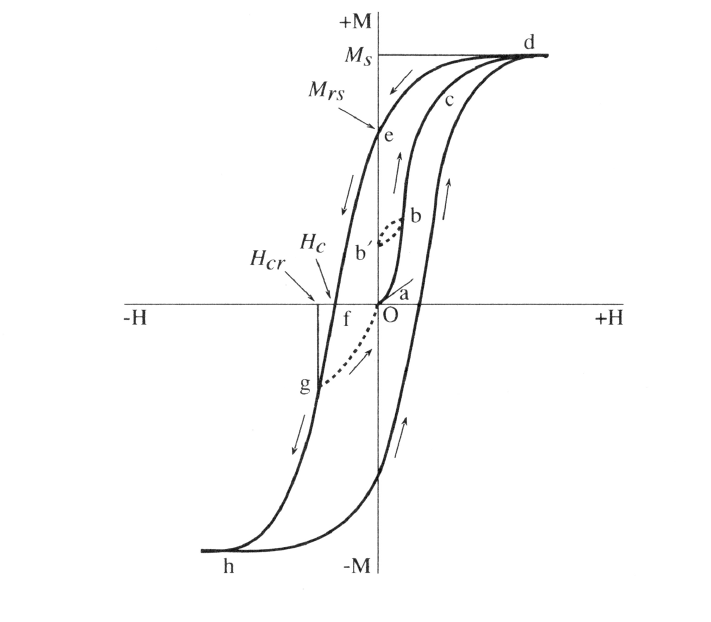

強磁性体を磁場中で磁化させるとき，磁場の強さ（H）と磁化の強さ（M）の関係は，磁化の履歴に支配された曲線となる。磁化の強さの代りに磁束密度（B）をとることも多い。磁気天秤・振動試料型磁力計・交番磁場勾配磁力計（alternating gradient force magnetometer）などで測定される。完全消磁状態にある強磁性体に作用されるHを少しずつ増やしていくと，図のOからa→b→c→dとMは変化していく。Hが小さい間（O→a）の変化は可逆的であり，O－aの傾きが初磁化率となる。a点を越えるとMの増加は非可逆的になり，b点でHを0にするとb′点との間で非可逆的な小ループを描く。d点で磁化は飽和する。このときのMを飽和磁化（saturation magnetization, M_s）という。d点から逆方向に磁場をかけていくとHが0でもe点の磁化が残る。これは飽和（等温）残留磁化（saturation remanent magnetization, M_rs）である。さらに負の方向にHを増していくと，f点で磁場中でのMが0となる。このときのHを抗磁力（magnetic coercivity, magnetic coercive force, 保磁力とも：H_c）といい，磁性体の安定性を示す。さらにg点でHを0にすると残留磁化が0となり，このときのHを残留抗磁力（remanence coercivity, 残留保持力とも：H_cr）という。h点で負の方向に飽和し，逆にたどってd点で閉曲線となる。M_sは物質常数であり，M_rs/M_s, H_cr/H_cなどの比は磁区構造の推定に用いられる。

執筆者：鳥居 雅之・林田 明

出典　平凡社「最新 地学事典」
