ウッド-アンダーソン地震計（読み）ウッド－アンダーソンじしんけい

最新 地学事典

ウッド－アンダーソンじしんけい
ウッド-アンダーソン地震計

Wood-Anderson seismograph

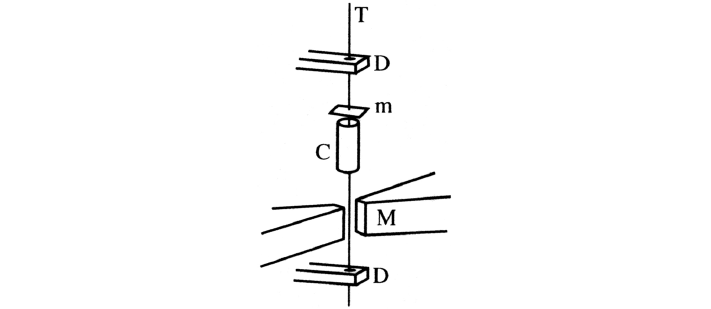

H.O.WoodとJ.A.Andersonが共同で考案した地震計。別名捻れ地震計（torsion seismometer）とも呼ばれるが，決して地面のねじれ振動を記録する地震計ではなく，ツェルナー吊りの水平振子で，ただ，糸のよじれが戻す力の主役を占めた普通の水平動地震計である。図はその振子の部分を示す。おもりCは長さ2.5cmの小さな銅の円筒で，小さな鏡mとともに重心をはずして糸Tでつってある。この糸は，ヒマシ油を含ませた二つの細い穴Dを通っていて，これで糸の弦振動が妨げられている。Mは制振用の磁石で，上下に移動でき，それによってCにかかる磁力線が増減され，制振力が調節される。記録は鏡mに光束を当てる光学的方法をとる。C.F.Richterがカリフォルニアの地震群を用いて初めて地震のマグニチュード（M）を決める式を導いたときに資料を提供した地震計のため，一時はMを決めるための標準地震計とされていた。最大倍率2,800, 振子の周期0.8sec。参考文献：J.A.Anderson et al. （1924） J.Opt.Soc.Am.，Vol.8：817

執筆者：三東 哲夫

出典　平凡社「最新 地学事典」
